Lexus CT200h: Gdy zostanie rozładowany akumulator 12-woltowy

Opisana poniżej procedura postępowania umożliwia uruchomienie hybrydowego układu napędowego w przypadku, gdy akumulator 12-woltowy ulegnie rozładowaniu.

W razie potrzeby można zwrócić się o pomoc do autoryzowanej stacji obsługi Lexusa lub innego specjalistycznego warsztatu.

Mając do dyspozycji komplet przewodów rozruchowych (lub urządzenie rozruchowe), można skorzystać z akumulatora 12-woltowego w innym samochodzie, postępując według podanych wskazówek.

1. Upewnić się, że kluczyk został zabrany z samochodu.

   Wniektórych sytuacjach, podczas podłączania przewodów rozruchowych (lub urządzenia rozruchowego) może dojść do uruchomienia alarmu i zablokowania drzwi

2. Otworzyć pokrywę silnika ( S. 456) i pokrywę skrzynki bezpieczników.

3. Zdjąć pokrywę zacisku do rozruchu awaryjnego.

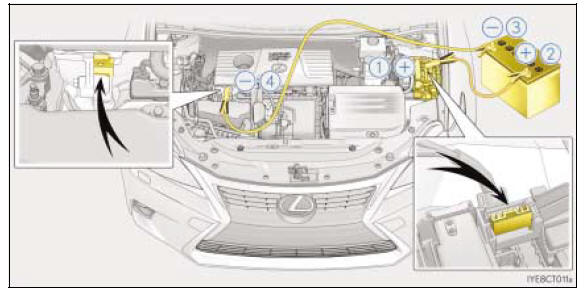

4. Podłączyć przewody rozruchowe zgodnie z poniższą procedurą:

1. Podłączyć koniec dodatniego przewodu rozruchowego do zacisku do awaryjnego rozruchu w tym samochodzie.
2. Podłączyć drugi koniec dodatniego przewodu rozruchowego do dodatniego (+) bieguna akumulatora wspomagającego
3. Podłączyć koniec ujemnego przewodu rozruchowego do ujemnego (-) bieguna akumulatora wspomagającego.
4. Drugi koniec ujemnego przewodu rozruchowego połączyć ze sta- łym, nieruchomym, niepomalowanym, metalowym elementem nadwozia, z dala od zacisku do awaryjnego rozruchu i ruchomych części, tak jak pokazano na ilustracji.

5. Uruchomić silnik w drugim samochodzie. Przez około 5 minut utrzymywać nieco podwyższoną prędkość obrotową silnika w celu pod- ładowania rozładowanego akumulatora 12-woltowego.
6. Otworzyć i zamknąć którekolwiek drzwi, gdy przyciskiem rozruchu wybrany jest stan wyłączony
7. Utrzymując w drugim samochodzie dotychczasową prędkość obrotową silnika, przyciskiem rozruchu uruchomić hybrydowy układ napędowy.
8. Upewnić się, że zapaliła się lampka sygnalizacyjna "READY". Jeżeli to nie nastąpi, należy skontaktować się z autoryzowaną stacją obsługi Lexusa lub innym specjalistycznym warsztatem.
9. Po uruchomieniu hybrydowego układu napędowego odłączyć przewody rozruchowe w dokładnie odwrotnej kolejności do tej, w jakiej były podłączane.
10. Zamontować pokrywę zacisku do awaryjnego rozruchu i skrzynki bezpieczników.

Po uruchomieniu hybrydowego układu napędowego należy jak najszybciej zlecić autoryzowanej stacji obsługi Lexusa lub innemu specjalistycznemu warsztatowi sprawdzenie samochodu.

Uruchamianie hybrydowego układu napędowego w przypadku rozładowania akumulatora 12-woltowego

Nie wolno uruchamiać hybrydowego układu napędowego przez pchanie lub holowanie samochodu.

Ograniczanie ryzyka rozładowania akumulatora 12-woltowego

• Nie pozostawiać włączonych świateł lub systemu audio, gdy hybrydowy układ napędowy nie pracuje.
• Wyłączać zbędne urządzenia elektryczne podczas długotrwałej pracy hybrydowego układu napędowego z niską prędkością obrotową, np. w ruchu ulicznym o dużym natężeniu.

Wymontowanie lub rozładowanie akumulatora 12-woltowego

• Hybrydowy układ napędowy może się nie uruchomić
• Jeżeli akumulator 12-woltowy został rozładowany, gdy wybrane było położenie przekładni napędowej P, zmiana położenia nie będzie możliwa. W takiej sytuacji holowanie samochodu będzie możliwe tylko z podniesioną osią przednią lub na platformie samochodowej, ponieważ koła będą zablokowane przez blokadę parkowania
• Po podłączeniu akumulatora 12-woltowego należy uruchomić hybrydowy układ napędowy, wcisnąć pedał hamulca zasadniczego i upewnić się, że możliwe jest wybranie każdego położenia dświgni napędowej.

Ładowanie akumulatora 12-woltowego

Zgromadzona w akumulatorze 12-woltowym energia elektryczna ulega stopniowemu wyczerpywaniu na skutek naturalnego rozładowania oraz stałego poboru prądu przez niektóre urządzenia elektryczne. W wyniku długotrwałego postoju samochodu może dojść do rozładowania akumulatora 12-woltowego, co uniemożliwi rozruch hybrydowego układu napędowego. (Ładowanie akumulatora 12-woltowego następuje automatycznie podczas pracy hybrydowego układu napędowego.)

W celu uniknięcia ryzyka pożaru lub eksplozji akumulatora 12-woltowego

W celu uniknięcia ryzyka zapłonu gazów, jakie mogą wydobywać się z akumulatora 12-woltowego, należy przestrzegać następujących środków ostrożności:

• Przewody rozruchowe podłączać do odpowiednich biegunów, nie dopuszczając do ich zetknięcia się z jakąkolwiek inną częścią lub metalową powierzchnią w samochodzie.
• Nie dopuszczać do zetknięcia się drugiego końca przewodu rozruchowego podłączonego do bieguna "+" z jakąkolwiek inną częścią lub metalową powierzchnią w samochodzie.
• Nie dopuszczać do zetknięcia się zacisków "+" i "-" przewodów rozruchowych
• Nie zbliżać się z otwartym ogniem, nie palić tytoniu ani nie używać zapa- łek bądś zapalniczki w pobliżu akumulatora 12-woltowego.

Środki ostrożności dotyczące akumulatora 12-woltowego

Wewnątrz akumulatora 12-woltowego znajduje się trujący i żrący kwas siarkowy, natomiast niektóre jego elementy zawierają potencjalnie niebezpieczne dla zdrowia związki ołowiu lub czysty ołów. Przy obsłudze akumulatora 12- woltowego należy zachować opisane poniżej środki ostrożności:

• Do prac przy akumulatorze 12-woltowym zakładać okulary ochronne i nie dopuszczać do kontaktu elektrolitu ze skórą, ubraniem i elementami samochodu.
• Nie pochylać się nad akumulatorem 12-woltowym.
• Jeżeli elektrolit dostanie się do oczu lub na skórę, należy natychmiast przemyć dane miejsce czystą wodą i niezwłocznie zgłosić się do lekarza.

  W miarę możliwości, w drodze do gabinetu lekarskiego, stosować mokry okład na podrażnione elektrolitem miejsce.

• Po każdym kontakcie ze wspornikiem mocowania, zaciskami biegunów oraz innymi elementami związanymi z akumulatorem 12-woltowym należy umyć ręce.
• Nie dopuszczać dzieci w pobliże akumulatora 12-woltowego.

Po naładowaniu akumulatora 12-woltowego

Należy jak najszybciej zlecić autoryzowanej stacji obsługi Lexusa lub innemu specjalistycznemu warsztatowi sprawdzenie akumulatora 12-woltowego.

Gdy akumulator 12-woltowy traci swoje parametry użytkowe, przy dłuższym jego używaniu może dochodzić do emisji gazu o nieprzyjemnej woni, który może być szkodliwy dla zdrowia.

Wymiana akumulatora 12-woltowego

Przy manipulowaniu przewodami rozruchowymi

Należy uważać, aby przy podłączaniu lub odłączaniu przewodów rozruchowych nie zaczepić nimi o wentylator chłodnicy lub pasek napędowy osprzętu silnika.

Aby uniknąć uszkodzenia samochodu

Zacisk do awaryjnego rozruchu przeznaczony jest do czerpania prądu z zewn ętrznego śródła napięcia 12 wolt. Nie wolno go wykorzystywać do rozruchu silnika w innym samochodzie.
