Lexus CT200h: Gdy hybrydowy układ napędowy ulegnie przegrzaniu

O przegrzaniu hybrydowego układu napędowego mogą świadczyć niżej opisane objawy.

• Na wyświetlaczu wielofunkcyjnym zaświeca się lub miga lampka ostrzegawcza wysokiej temperatury płynu w układzie chłodzenia ( S. 524) lub odczuwalny jest spadek mocy silnika (np. nie wzrasta prędkość samochodu)
• Na wyświetlaczu wielofunkcyjnym wyświetla się komunikat informujący o przegrzaniu układu.
• Spod pokrywy silnika wydobywa się para.

Procedury postępowania

Gdy na wyświetlaczu wielofunkcyjnym zaświeca się lub miga lampka ostrzegawcza wysokiej temperatury płynu w układzie chłodzenia silnika

1. Zatrzymać samochód w bezpiecznym miejscu, wyłączyć klimatyzacj ę, a następnie wyłączyć hybrydowy układ napędowy.
2. W razie zaobserwowania pary: Poczekać, aż para przestanie się wydobywać i ostrożnie podnieść pokrywę silnika.

   Jeżeli nie widać wydobywającej się pary: Ostrożnie podnieść pokrywę silnika.

3. Gdy hybrydowy układ napędowy wystarczająco ostygnie, sprawdzić czy nie ma jakichkolwiek wycieków z przewodów elastycznych i chłodnicy.

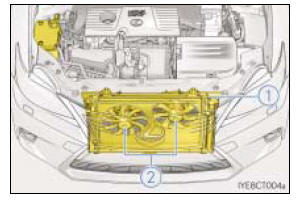

1. Chłodnica
2. Wentylatory chłodnicy

Jeżeli wyciek jest duży, należy jak najszybciej zwrócić się o pomoc do autoryzowanej stacji obsługi Lexusa lub innego specjalistycznego warsztatu.

4. Poziom płynu w układzie chłodzenia jest wystarczający, jeżeli mieści się pomiędzy kreskami "FULL" i "LOW" na zbiorniku wyrównawczym.

1. Zbiornik wyrównawczy
2. Poziom wysoki "FULL"
3. Poziom niski "LOW"

5. W razie potrzeby należy dolać płynu chłodzącego.

   Jeżeli odpowiedni płyn chłodzący nie jest dostępny, w sytuacji awaryjnej można użyć wody.

6. Uruchomić hybrydowy układ napędowy i włączyć klimatyzację, aby sprawdzić, czy działają wentylatory chłodnicy oraz czy nie ma wycieku płynu chłodzącego z chłodnicy lub z przewodów elastycznych.

   Wentylatory chłodnicy działają, gdy układ klimatyzacji jest włączony bezpośrednio po uruchomieniu zimnego hybrydowego układu napędowego.

   Należy upewnić się, czy wentylatory działają, sprawdzając dświęk wentylatorów i przepływ powietrza. Jeżeli jest to trudne do sprawdzenia, należy na przemian włączać i wyłączać układ klimatyzacji. (Wentylatory mogą nie działać, gdy temperatura otoczenia wynosi poniżej zera.)

7. Jeżeli wentylatory nie działają: Natychmiast wyłączyć hybrydowy układ napędowy i zwrócić się o pomoc do autoryzowanej stacji obsługi Lexusa lub innego specjalistycznego warsztatu.

   Jeżeli wentylatory działają: Należy zlecić najbliższej autoryzowanej stacji obsługi Lexusa lub innemu specjalistycznemu warsztatowi sprawdzenie samochodu.

Gdy na wyświetlaczu wielofunkcyjnym wyświetla się komunikat informujący o przegrzaniu systemu

1. Zatrzymać samochód w bezpiecznym miejscu.
2. Wyłączyć hybrydowy układ napędowy i ostrożnie podnieść pokryw ę silnika.
3. Gdy hybrydowy układ napędowy wystarczająco ostygnie, sprawdzić, czy nie ma jakichkolwiek wycieków z przewodów elastycznych i chłodnicy.

1. Chłodnica
2. Wentylatory chłodnicy

Jeżeli wyciek jest duży, należy jak najszybciej zwrócić się o pomoc do autoryzowanej stacji obsługi Lexusa lub innego specjalistycznego warsztatu.

4. Poziom płynu w układzie chłodzenia jest wystarczający, jeżeli mieści się pomiędzy kreskami "FULL" i "LOW" na zbiorniku wyrównawczym.

1. Zbiornik wyrównawczy
2. Poziom wysoki "FULL"
3. Poziom niski "LOW"

5. W razie potrzeby należy dolać płynu chłodzącego.

Jeżeli odpowiedni płyn chłodzący nie jest dostępny, w sytuacji awaryjnej można użyć wody.

6. Uruchomić hybrydowy układ napędowy i sprawdzić wyświetlacz wielofunkcyjny

Jeżeli komunikat nie zniknął: Wyłączyć hybrydowy układ napędowy i zwrócić się o pomoc do autoryzowanej stacji obsługi Lexusa lub innego specjalistycznego warsztatu.

Jeżeli komunikat nie jest wyświetlany: Należy zlecić najbliższej autoryzowanej stacji obsługi Lexusa lub innemu specjalistycznemu warsztatowi sprawdzenie samochodu.

Podczas czynności kontrolnych w komorze silnikowej

Należy przestrzegać podanych niżej środków ostrożności.

Nieprzestrzeganie ich grozi odniesieniem poważnych obrażeń ciała, np. oparzeń.

• Gdy spod pokrywy komory silnikowej wydobywa się para, nie należy jej otwierać, dopóki objawy te nie znikną. Temperatura w komorze silnikowej może być bardzo wysoka.
• Po wyłączeniu hybrydowego układu napędowego sprawdzić, czy lampka kontrolna przycisku rozruchu i lampka kontrolna stanu gotowości "READY" są wyłączone.

  Gdy hybrydowy układ napędowy pracuje, może nastąpić samoczynne uruchomienie silnika spalinowego, a wentylatory chłodnicy mogą nagle zacząć działać, nawet jeżeli silnik spalinowy jest wyłączony. Nie wolno dotykać ani zbliżać się do ruchomych elementów, takich jak wentylatory, ponieważ istnieje ryzyko zaczepienia palców, fragmentów odzieży (zwłaszcza krawata, apaszki lub szalika) i w efekcie odniesienia poważnych obrażeń ciała.

• Nie należy odkręcać zakrętki wlewu zbiornika wyrównawczego układu chłodzenia silnika, gdy hybrydowy układ napędowy i chłodnica są gorące.

  Wypchnięty pod ciśnieniem gorący płyn i para mogą spowodować poparzenia.

Przy dolewaniu płynu do układu chłodzenia silnika lub sterownika mocy

Płyn do układu chłodzenia należy dolewać powoli, uprzednio umożliwiając dostateczne ostygnięcie hybrydowego układu napędowego. Gdy hybrydowy układ napędowy jest gorący, zbyt szybkie dolanie płynu grozi jego uszkodzeniem.

W celu uniknięcia ryzyka uszkodzenia układu chłodzenia

Należy przestrzegać podanych niżej środków ostrożności.

• Nie dopuszczać do zanieczyszczenia płynu chłodzącego obcymi materia- łami (np. piaskiem, kurzem itp.).
• Nie wolno używać żadnych dodatków do płynu chłodzącego.
