Lexus CT200h: Układ monitorowania ciśnienia w ogumieniu (w niektórych wersjach)

Samochód ten wyposażony jest w układ monitorowania ciśnienia w ogumieniu, który na podstawie sygnałów z czujników w zaworach ostrzega o spadku ciśnienia w oponach, zanim dojdzie do poważniejszych zagrożeń.

Gdy ciśnienie w oponie spadnie poniżej określonego poziomu, informuje o tym lampka ostrzegawcza.

• Zamontowanie zaworów z czujnikami ciśnienia i przekaśnikami sygnału

Przy wymianie kół bądś opon należy zamontować zawory z czujnikami ciśnienia i przekaśnikami sygnału.

Nowy zawór z czujnikiem ciśnienia i przekaśnikiem sygnału wymaga zarejestrowania nowych kodów identyfikacyjnych w pamięci elektronicznej jednostki sterującej układu monitorowania ciśnienia w ogumieniu, a następnie układ wymaga kalibracji. Zarejestrowanie kodów identyfikacyjnych należy powierzyć autoryzowanej stacji obsługi Lexusa lub innemu specjalistycznemu warsztatowi.

Kalibracja układu monitorowania ciśnienia w ogumieniu

Układ monitorowania ciśnienia w ogumieniu wymaga kalibracji w następujących sytuacjach:

• Wersje z kołami 17-calowymi: Po przełożeniu kół przednich i tylnych, które mają różne ciśnienie
• Po zmianie ciśnienia w ogumieniu na przykład podczas zmiany prędkości jazdy
• Po zmianie rozmiaru opon

Podczas kalibracji układu aktualne ciśnienie w oponie zostaje zapami ętane jako wzorcowe.

Sposób postępowania przy kalibracji układu monitorowania ciśnienia w ogumieniu

1. Zaparkować samochód w bezpiecznym miejscu i przyciskiem rozruchu wybrać stan wyłączony.

   Kalibracja nie jest możliwa podczas jazdy.

2. Doprowadzić ciśnienie we wszystkich oponach do prawidłowej wartości dla zimnego ogumienia. Istotne jest, aby ciśnienie w ogumieniu było prawidłowe, ponieważ układ monitorowania przyjmie aktualny stan jako wzorcowy.
3. Przyciskiem rozruchu wybrać stan ON.
4. Przytrzymać wciśnięty przycisk zerowania układu, aż trzykrotnie mignie lampka ostrzegawcza ciśnienia w ogumieniu.

5. Odczekać kilka minut, pozostawiając wybrany stan ON, a następnie przyciskiem rozruchu wybrać stan wyłączony.

Zarejestrowanie kodów identyfikacyjnych

Zawory z czujnikami ciśnienia i przekaśnikami sygnału mają indywidualne kody identyfikacyjne. Po wymianie takiego zaworu konieczne jest zarejestrowanie kodu czujnika i przekaśnika sygnału. Czynność tę należy zlecić autoryzowanej stacji obsługi Lexusa lub innemu specjalistycznemu warsztatowi.

Kiedy należy wymienić opony

Opony należy wymienić, gdy:

• Wskaśniki zużycia bieżnika stały się widoczne.
• Pojawią się przecięcia, rozwarstwienia lub pęknięcia na tyle głębokie, że widoczna staje się tkanina osnowy, a także wybrzuszenia, które są oznaką wewnętrznych uszkodzeń.
• Opona nie trzyma ciśnienia lub z powodu wielkości bądś umiejscowienia przecięcia lub innego uszkodzenia nie można jej naprawić.

W razie wątpliwości należy zwrócić się do autoryzowanej stacji obsługi Lexusa lub innego specjalistycznego warsztatu.

Wymiana opon i tarcz kół (wersje z układem monitorowania ciśnienia w ogumieniu)

Jeżeli kody identyfikacyjne zaworów z czujnikami ciśnienia i przekaśnikami sygnału nie są zarejestrowane, układ monitorowania ciśnienia w ogumieniu nie będzie funkcjonował prawidłowo. Po około 10 minutach jazdy zacznie migać lampka ostrzegawcza ciśnienia w ogumieniu, a po upływie 1 minuty pozostanie zaświecona na stałe, sygnalizując usterkę.

Trwałość opony

Każda opona mająca więcej niż 6 lat wymaga sprawdzenia przez wykwalifikowanego mechanika, nawet gdy nie nosi żadnych widocznych śladów uszkodzeń.

Regularna kontrola ciśnienia w ogumieniu (wersje z układem monitorowania ciśnienia w ogumieniu)

Układ monitorowania nie zwalnia z konieczności regularnego sprawdzania ciśnienia w ogumieniu za pomocą manometru. Kontrola taka powinna być elementem rutynowych czynności sprawdzających stan techniczny samochodu.

Opony niskoprofilowe (wersje z kołami 17-calowymi)

Wporównaniu ze standardowymi oponami opony niskoprofilowe zużywają się szybciej i mają mniejszą przyczepność na oblodzonej lub pokrytej śniegiem nawierzchni. Na tego typu nawierzchni należy używać opon zimowych lub łańcuchów przeciwpoślizgowych i jechać ostrożnie, dostosowując prędkość do warunków drogowych i pogodowych.

Gdy głębokość bieżnika opony zimowej nie przekracza 4 mm

W takim przypadku opona zimowa traci swą skuteczność.

Sytuacje, w których ostrzeganie o spadku ciśnienia w ogumieniu może nie działać prawidłowo (w niektórych wersjach)

Wopisanych poniżej sytuacjach układ monitorowania ciśnienia w ogumieniu może nie działać prawidłowo.

• Gdy założone są nieoryginalne tarcze kół.
• Gdy założona jest niefabryczna opona
• Gdy założona jest opona o nieprawidłowym rozmiarze.
• Gdy na koła założone są np. łańcuchy.
• Gdy założona jest opona typu run-flat.
• Gdy na szyby nałożona jest folia przyciemniająca, która tłumi fale radiowe.
• Gdy samochód pokryty jest śniegiem lub lodem w szczególności w okolicy kół i wnęk kół.
• Gdy ciśnienie w ogumieniu jest znacznie powyżej prawidłowej wartości.
• Gdy używane są koła niewyposażone w zawory z czujnikami ciśnienia i przekaśniki sygnału.
• Jeśli kody identyfikacyjne zaworów z czujnikami ciśnienia i przekaśników nie są zarejestrowane w pamięci jednostki sterującej układu monitorowania.

Wopisanych poniżej sytuacjach może ulec obniżeniu sprawność działania układu.

• Wpobliżu obiektów emitujących silne pola elektromagnetyczne, takich jak wieże telewizyjne, elektrownie, stacje paliwowe, nadajniki radiowe, duże ekrany wizyjne, lotniska.
• W przypadku noszenia ze sobą przenośnych urządzeń łączności w rodzaju radiotelefonów, telefonów komórkowych, bezprzewodowych telefonów stacjonarnych lub innych tego typu urządzeń.

W zaparkowanym samochodzie sygnalizacja ostrzegawcza może być uruchamiana i przerywana z opóśnieniem.

Gdy ciśnienie w oponie gwałtownie spadnie, np. wskutek jej rozerwania, sygnalizacja ostrzegawcza może nie zadziałać.

Kalibracja układu (wersje z układem monitorowania ciśnienia w ogumieniu)

• Po skorygowaniu ciśnienia w oponach konieczne jest przeprowadzenie kalibracji układu monitorowania.

  Zarówno przy kalibracji, jak i korygowaniu ciśnienia, opony powinny być zimne.

• W razie wybrania przyciskiem rozruchu stanu wyłączonego w trakcie trwającej kalibracji nie ma potrzeby ponownego naciskania przycisku zerowania, ponieważ kalibracja zostanie automatycznie wznowiona z chwilą wybrania przyciskiem rozruchu stanu ON.
• W razie przypadkowego naciśnięcia przycisku zerowania i niepotrzebnego uruchomienia kalibracji należy ciśnienie w zimnym ogumieniu doprowadzić do prawidłowej wartości i ponownie przeprowadzić kalibrację.

Sygnalizacja ostrzegawcza układu monitorowania ciśnienia w ogumieniu (w niektórych wersjach)

Sygnalizacja ostrzegawcza układu monitorowania ciśnienia w ogumieniu działa w sposób uzależniony od warunków kalibracji układu. Dlatego może zostać uruchomiona, mimo że ciśnienie nie spadło poniżej określonego poziomu bądś w sytuacji, gdy ciśnienie będzie wyższe od tego, przy którym układ został skalibrowany.

W razie niepoprawnego zakończenia procesu kalibracji układu monitorowania ciśnienia w ogumieniu (w niektórych wersjach)

Proces kalibracji nie powinien trwać dłużej niż kilka minut. Jednak w wyszczególnionych poniżej przypadkach proces wprowadzania do pamięci układu wartości ciśnienia w oponach zakończył się niepomyślnie i układ nie będzie prawidłowo funkcjonował. Jeżeli wielokrotne próby kalibracji zakończą się niepowodzeniem, należy zlecić autoryzowanej stacji obsługi Lexusa lub innemu specjalistycznemu warsztatowi sprawdzenie samochodu.

• Gdy naciśnięcie przycisku zerowania układu monitorowania nie powoduje 3-krotnego mignięcia lampki ostrzegawczej ciśnienia w ogumieniu.
• Gdy po 20 minutach jazdy, po dokonaniu kalibracji układu monitorowania ciśnienia w ogumieniu, zacznie migać lampka ostrzegawcza ciśnienia w ogumieniu, a po upływie 1 minuty zaświeci się na stałe.

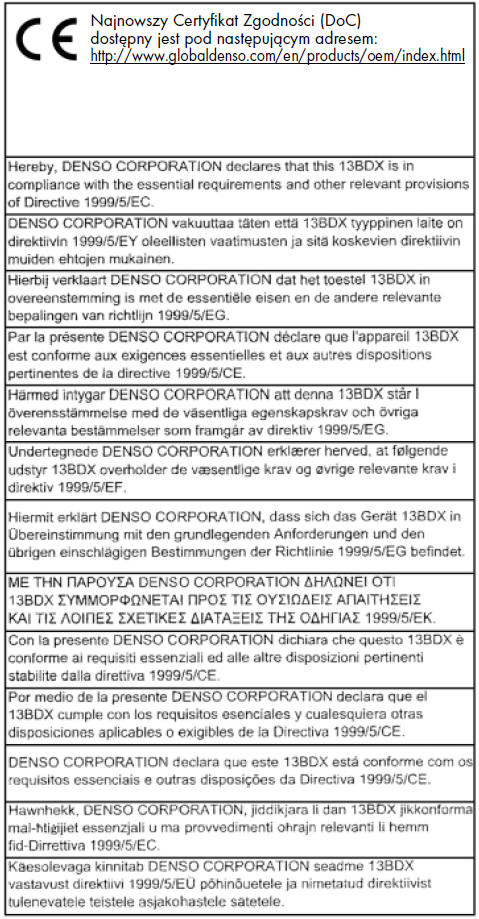

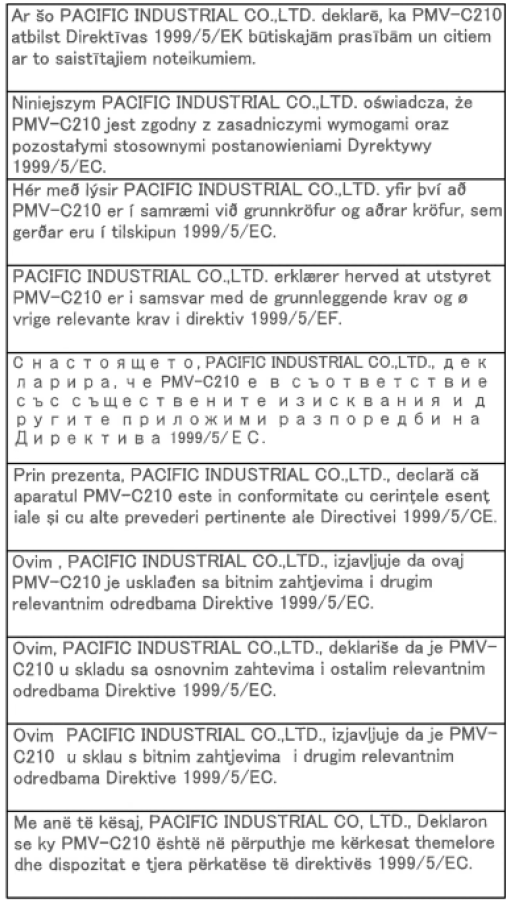

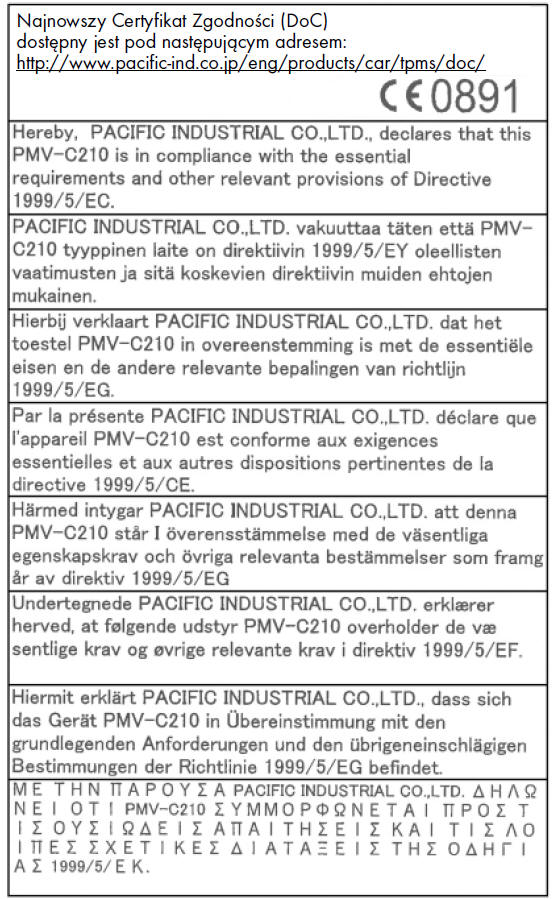

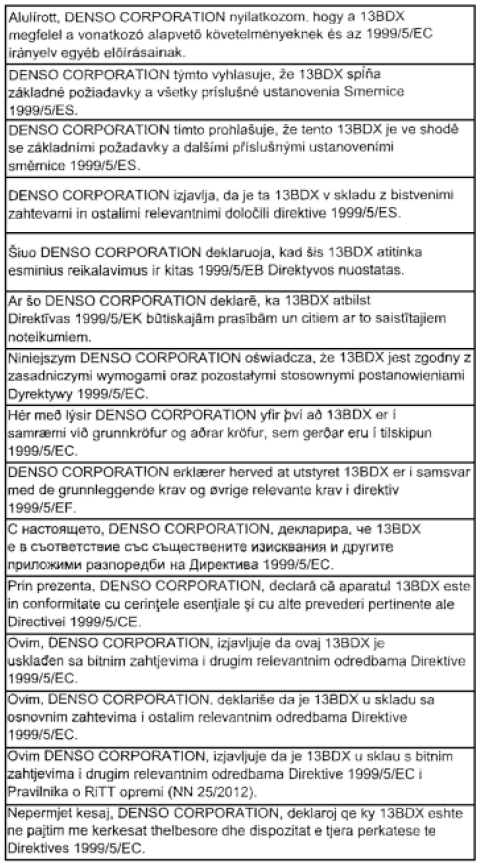

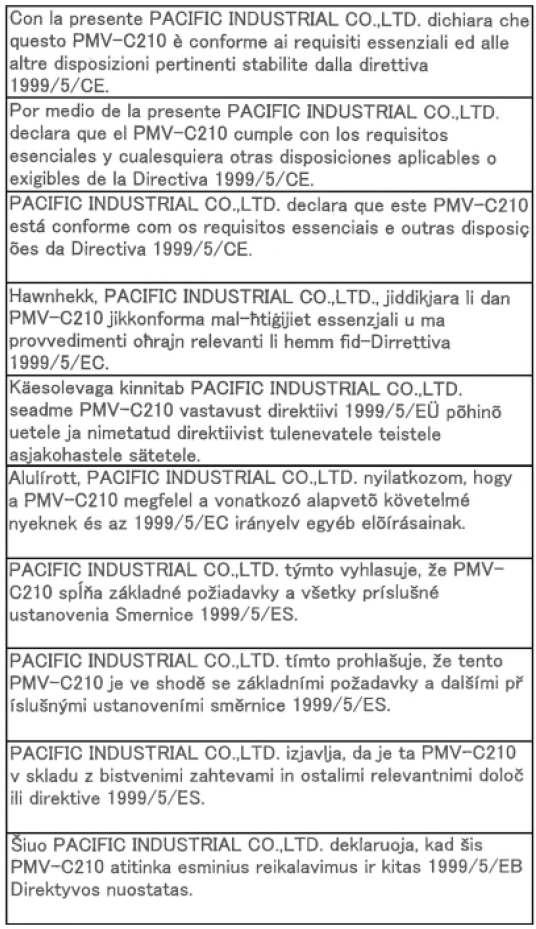

Certyfikat dotyczący układu monitorowania ciśnienia w ogumieniu

Zalecenia dotyczące sprawdzania lub wymiany opon

W celu uniknięcia wypadku należy przestrzegać niżej podanych zaleceń.

Nieprzestrzeganie ich grozi uszkodzeniem elementów układu napędowego i niebezpieczną zmianą własności jezdnych samochodu, co stwarza ryzyko spowodowania wypadku, w wyniku którego może dojść do śmierci lub powa żnych obrażeń ciała.

• Należy stosować cztery opony o odpowiednim rozmiarze, wszystkie cztery opony powinny być o takim samym rozmiarze, tego samego producenta i o takim samym bieżniku.
• Nie wolno zakładać opon o rozmiarze innym niż zalecany przez Lexusa.
• Nie wolno mieszać różnych rodzajów opon (radialnych, opasanych lub diagonalnych).
• Jeżeli wymieniane są tylko dwie opony, nowe opony należy zamontować na tylnej osi.
• Nie wolno mieszać opon letnich, całosezonowych i zimowych.
• Nie zakładać opon pochodzących z innych pojazdów.

  Nie należy używać opon niewiadomego pochodzenia.

• Wersje z dojazdowym kołem zapasowym: Nie wolno holować tym samochodem, jeżeli zamontowane jest dojazdowe koło zapasowe.
• Wersje z awaryjnym zestawem naprawczym do ogumienia: Nie wolno holować tym samochodem, jeżeli zamontowane jest koło naprawione za pomocą awaryjnego zestawu naprawczego do ogumienia. Nadmierne obciążenie opony może spowodować jej niespodziewane uszkodzenie.

Kalibracja układu monitorowania ciśnienia w ogumieniu

Nie należy naciskać przycisku zerowania układu bez uprzedniego sprawdzenia i doprowadzenia do prawidłowej wartości ciśnienia w oponach.

W przeciwnym wypadku lampka ostrzegawcza ciśnienia w ogumieniu może reagować w sposób nieprawidłowy, nie sygnalizując spadku ciśnienia, lub może zaświecić się mimo jego prawidłowej wartości.

Naprawa bądś wymiana opon, kół, zaworów z czujnikami ciśnienia i przekaśnikami sygnału oraz zakrętek ochronnych na zawory (w niektórych wersjach)

• Wymianę tarcz kół, opon lub zaworów z czujnikami ciśnienia i przekaśnikami sygnału należy zlecać autoryzowanej stacji obsługi Lexusa lub innemu specjalistycznemu warsztatowi, ponieważ przy tej czynności istnieje ryzyko uszkodzenia zaworów i czujników.
• Należy pamiętać o założeniu osłon na zawory opony. Zaniechanie założenia osłon na zawory grozi wnikaniem wody i w efekcie zakleszczeniem zaworów.
• Do wymiany osłon na zawory opony należy stosować osłony o właściwym rozmiarze. Niewłaściwa osłona może się zablokować.

Aby uniknąć uszkodzenia czujników ciśnienia i przekaśników sygnału (w niektórych wersjach)

Użycie do awaryjnej naprawy przebicia opony płynnego środka uszczelniającego może skutkować nieprawidłowym działaniem zaworu z czujnikiem ciśnienia i przekaśnikiem sygnału. Wprzypadku użycia środka uszczelniającego należy jak najszybciej skontaktować się z autoryzowaną stacją obsługi Lexusa lub innym specjalistycznym warsztatem. Po użyciu płynnego środka uszczelniającego, podczas naprawy lub wymiany opony należy pamiętać o wymianie czujnika ciśnienia i przekaśnika sygnału.

Jazda po drogach o złej nawierzchni

Na drogach nieutwardzonych bądś z uszkodzeniami nawierzchni należy zachować szczególną ostrożność.

W takich warunkach może dojść do spadku ciśnienia w ogumieniu, co ograniczy jego możliwości amortyzacji wstrząsów. Ponadto na tego typu nawierzchniach istnieje ryzyko uszkodzenia opon i tarcz kół oraz podwozia samochodu.

Opony niskoprofilowe (wersje z kołami 17-calowymi)

Niskoprofilowe opony zwiększają prawdopodobieństwo odkształcenia obrę- czy koła na skutek uderzeń pochodzących od nawierzchni drogi. Dlatego nale ży przestrzegać następujących zaleceń:

• Należy bezwzględnie utrzymywać prawidłowe ciśnienie w ogumieniu.

  Zbyt niskie ciśnienie w oponie grozi jej poważniejszym uszkodzeniem.

• Unikać przejeżdżania przez wyrwy i nierówności w nawierzchni, najeż- dżania na krawężniki i inne przeszkody. Nieprzestrzeganie tego zalecenia grozi poważnym uszkodzeniem opon i kół.

W razie spadku ciśnienia w oponie podczas jazdy

Natychmiast przerwać jazdę, aby nie dopuścić do zniszczenia opony i/lub obręczy koła.
