Lexus CT200h: Środki ostrożności dotyczące wizyjnego systemu monitorowania sytuacji z tyłu samochodu

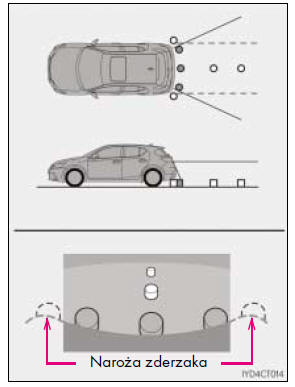

Obszar wyświetlany na ekranie

Wizyjny system monitorowania sytuacji z tyłu samochodu wyświetla obraz z kamery umieszczonej w obrębie tylnego zderzaka samochodu.

Regulacja parametrów obrazu wyświetlanego na ekranie przez wizyjny system monitorowania sytuacji z tyłu samochodu.

• Obszar wyświetlany na ekranie może zmieniać się w zależności od sposobu ustawienia samochodu.
• Obiekty znajdujące się w pobliżu naroży zderzaka lub bezpośrednio pod zderzakiem mogą być niewidoczne na ekranie.
• W kamerze zastosowany jest specjalny rodzaj obiektywu. Odległości na ekranie nie odzwierciedlają precyzyjnie rzeczywistości.
• Obiekty znajdujące się powyżej kamery mogą nie być widoczne na ekranie.
• Jeżeli samochód wyposażony jest w podświetlaną tablicę rejestracyjną, może to spowodować nieprawidłowe działanie wizyjnego systemu monitorowania sytuacji z tyłu samochodu.

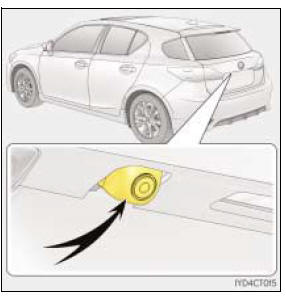

Kamera wizyjnego systemu monitorowania sytuacji z tyłu samochodu

Kamera wizyjnego systemu monitorowania sytuacji z tyłu samochodu znajduje się powyżej tablicy rejestracyjnej.

Obsługa kamery

Zabrudzenie obiektywu kamery powoduje zakłócenie przekazywanego obrazu. Krople wody, śnieg czy błoto przywierające do obiektywu należy zmyć wodą, a następnie wytrzeć miękką szmatką. Silnie zabrudzony obiektyw należy umyć łagodnym środkiem zmywającym i spłukać wodą.

Rozbieżności pomiędzy obrazem na ekranie a rzeczywistą sytuacją

Mimo że linie dystansowe i obrysowe wydają się równoległe do linii rozdzielających stanowiska parkingowe, w rzeczywistości może tak nie być. Należy to sprawdzić wzrokowo.

Odległości pomiędzy liniami obrysowymi a liniami rozdzielającymi stanowisko parkingowe, które wydają się jednakowe, w rzeczywistości mogą być różne. Należy to sprawdzić wzrokowo.

Linie dystansowe odnoszą się do poziomego podłoża. W opisanych dalej sytuacjach istnieje pewien margines błędu pomiędzy obrazem linii prowadzących na ekranie a rzeczywistymi odległościami i kierunkami na drodze.

• Gdy podłoże za samochodem gwałtownie się wznosi

Linie dystansowe są bliżej samochodu niż wynikałoby to z rzeczywistej odległości. Z tego powodu pokazywane obiekty wydają się być dalej, niż są w rzeczywistości.

Innymi słowy istnieje pewien margines błędu pomiędzy obrazem linii prowadzących na ekranie a rzeczywistymi odległościami i kierunkami na drodze.

• Gdy podłoże za samochodem gwałtownie opada

Linie dystansowe są dalej od samochodu niż wynikałoby to z rzeczywistej odległości. Z tego powodu pokazywane obiekty wydają się być bliżej, niż są w rzeczywistości.

Innymi słowy istnieje pewien margines błędu pomiędzy obrazem linii prowadzących na ekranie a rzeczywistymi odległościami i kierunkami na drodze.

• Gdy samochód jest przechylony

Gdy ze względu na liczbę pasażerów lub sposób rozmieszczenia przewożonego ładunku nadwozie samochodu jest przechylone w którąkolwiek stronę, występuje pewna rozbieżność pomiędzy obrazem linii prowadzących na ekranie a rzeczywistymi odległościami i kierunkami na drodze.

Przy zbliżaniu się do obiektów o zróżnicowanej formie przestrzennej

Linie dystansowe odnoszą się do obiektów o płaskich powierzchniach (na przykład jezdni). Nie jest możliwe precyzyjne określenie położenia obiektów o zróżnicowanej formie przestrzennej (na przykład pojazdów) z użyciem tylko linii dystansowych. Przy zbliżaniu się do obiektu o zróż- nicowanej formie przestrzennej (np. platformy samochodu ciężarowego) należy zachować opisane poniżej środki ostrożności.

• Linie obrysowe samochodu

Sprawdzić wzrokowo otoczenie samochodu i przestrzeń za nim. W sytuacji przedstawionej na ilustracji z obrazu na ekranie wynika, że samochód ciężarowy jest poza liniami obrysowymi i kolizja z nim nie grozi. Jednak w rzeczywistości linie obrysowe mogą przechodzić pod jego tylną czę- ścią. W rezultacie wykonanie manewru cofania według linii obrysowych widocznych na ekranie grozi kolizją z samochodem ciężarowym.

• Linie dystansowe

Sprawdzić wzrokowo otoczenie samochodu i przestrzeń za nim. Z obrazu na ekranie wynika, że samochód ciężarowy nie wystaje poza punkt 2 . Natomiast w rzeczywistości po osiągnięciu punktu  1 nastąpi kolizja z samochodem cię- żarowym. Z obrazu na ekranie wynika, że 1  jest najbli- żej, a  3 najdalej. Natomiast w rzeczywistości odległość do 1 i  3 jest taka sama, a 2 znajduje się dalej niż 1  i 3 .
