Lexus CT200h: Przed zdjęciem osłony akumulatora 12-woltowego

Lexus CT200h –> Obsługa techniczna i konserwacja –> Czynności serwisowe do wykonania we własnym zakresie –> Akumulator 12-woltowy –> Przed zdjęciem osłony akumulatora 12-woltowego

  1. Wyjąć środkową i prawą części podłogi bagażnika.
  2. Wyjąć środkowy dodatkowy schowek
  3. Wyjąć prawy dodatkowy schowek.

Przed zdjęciem osłony akumulatora 12-woltowego


  1. Zdjąć osłonę akumulatora 12-woltowego.

Przed zdjęciem osłony akumulatora 12-woltowego


Stan zewnętrzny

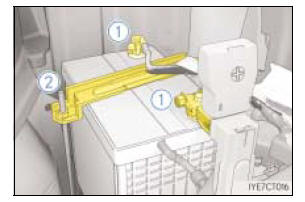

Sprawdzić, czy zaciski przewodów akumulatora 12-woltowego nie są poluzowane lub skorodowane, nie ma pęknięć i nie jest poluzowana obejma mocująca.

  1. Zaciski
  2. Obejma mocująca

Stan zewnętrzny


Symbole ostrzegawcze

Znaczenie symboli znajdujących się w górnej części akumulatora 12-woltowego jest następujące:







Nie palić, nie zbliżać się z otwartym ogniem, nie powodować iskrzenia Zawiera kwas
Chronić oczy Przestrzegać instrukcji obsługi
Chronić przed dostępem dzieci Zawiera wybuchowy gaz

Akumulator 12-woltowy

Umiejscowienie Akumulator 12-woltowy znajduje się z prawej strony w komorze baga żnika. ...

Zakładanie osłony akumulatora 12-woltowego

Wsunąć 2 przednie zaczepy osłony w odpowiednie otwory. Wsunąć 2 tylne zaczepy osłony w odpowiednie otwory. Wsunąć ...
