Lexus CT200h: Komunikaty ostrzegawcze dotyczące hybrydowego układu napędowego

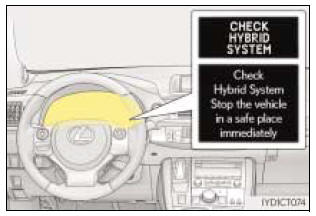

W przypadku wystąpienia usterki w hybrydowym układzie napędowym lub wykonania nieprawidłowej operacji pojawia się odpowiedni komunikat ostrzegawczy.

Jeżeli na wyświetlaczu wielofunkcyjnym pojawi się komunikat ostrzegawczy, należy zapoznać się z nim i postąpić zgodnie z instrukcjami.

Gdy zaświeci się lampka ostrzegawcza, pojawi się komunikat ostrzegawczy lub zostanie odłączony akumulator 12-woltowy

Hybrydowy układ napędowy może nie dać się uruchomić. W takim przypadku należy ponowić próbę uruchomienia. Jeżeli lampka kontrolna stanu gotowości "READY" nie zaświeci się, należy skontaktować się z autoryzowaną stacją obsługi Lexusa lub innym specjalistycznym warsztatem.

Wyczerpanie paliwa

W przypadku niemożliwości uruchomienia hybrydowego układu napędowego na skutek wyczerpania paliwa należy nalać do zbiornika co najmniej taką ilość benzyny, aby zgasła lampka ostrzegawcza niskiego poziomu paliwa ( S. 524).

Uruchomienie hybrydowego układu napędowego może nie być możliwe również w sytuacji, gdy w zbiorniku znajduje się niewielka ilość paliwa. (Gdy samochód stoi poziomo, minimalna ilość paliwa, wymagana by zgasła lampka ostrzegawcza niskiego poziomu paliwa, wynosi około 11,8 litra. Gdy samochód stoi na pochyłości, wartość ta może być inna i ilość paliwa należy odpowiednio zwiększyć.)

Fale elektromagnetyczne

• Elementy instalacji wysokiego napięcia oraz łączące je ekranowane przewody elektryczne generują pole elektromagnetyczne o natężeniu nie odbiegającym od spotykanego w samochodach o tradycyjnym napędzie spalinowym czy wytwarzanego przez urządzenia domowego użytku.
• Przy korzystaniu z urządzeń radiowych pochodzących od innych producentów mogą wystąpić zakłócenia odbioru.

Akumulator trakcyjny

Akumulator trakcyjny ma ograniczoną żywotność. Na trwałość akumulatora trakcyjnego wpływ ma styl jazdy i warunki eksploatacji samochodu.

Deklaracja zgodności

Samochód ten spełnia wymogi normy Unii Europejskiej ECE100 (dotyczącej bezpieczeństwa akumulatorowych pojazdów z napędem elektrycznym) w zakresie emisji wodoru.

Specjalne środki ostrożności ze względu na wysokie napięcie

W samochodzie tym, obok zwykłej instalacji 12-woltowej, występują urządzenia zasilane prądem elektrycznym o wysokim napięciu, zarówno stałym, jak i zmiennym. Wysokie napięcie jest niebezpieczne i może spowodować poparzenia lub porażenie prądem, grożące śmiercią lub poważnymi obrażeniami ciała.

• Nie wolno dotykać, rozmontowywać, wymontowywać ani wymieniać urządzeń zasilanych wysokim napięciem, jak również ich przewodów i złączy elektrycznych.
• Po uruchomieniu hybrydowy układ napędowy silnie rozgrzewa się na skutek przepływu prądu. Należy zachować odpowiednie środki ostrożności ze względu na wysokie napięcie elektryczne i wysoką temperaturę oraz przestrzegać zaleceń podanych na naklejkach ostrzegawczych.
• Nie wolno otwierać zaślepki otworu złącza serwisowego znajdującego się w bagażniku.

  Złącze to wykorzystywane jest tylko podczas obsługi serwisowej, gdy samochód narażony jest na działanie wysokiego napięcia.

Postępowanie w razie wypadku

Jeżeli samochód uległ wypadkowi, należy przestrzegać podanych niżej zaleceń, aby ograniczyć ryzyko śmierci lub poważnych obrażeń ciała:

• Zatrzymać samochód w bezpiecznym miejscu tak, aby uniknąć kolejnej kolizji, nacisnąć pedał hamulca zasadniczego, wybrać położenie P przekładni napędowej, a następnie wyłączyć hybrydowy układ napędowy i powoli zwolnić pedał hamulca.
• Nie dotykać żadnych przewodów, złączy elektrycznych ani elementów, które mogą znajdować się pod wysokim napięciem.
• Wystające wewnątrz lub na zewnątrz samochodu jakiekolwiek przewody elektryczne grożą porażeniem prądem. Nie wolno ich dotykać.
• Nie wolno dotykać jakichkolwiek wyciekających z samochodu płynów, ponieważ może to być silnie alkaliczny elektrolit z akumulatora trakcyjnego.

  W razie kontaktu ze skórą lub gdy płyn taki dostanie się do oczu, należy natychmiast spłukać to miejsce dużą ilością wody, w miarę możliwości z dodatkiem kwasu bornego. Natychmiast zwrócić się o pomoc medyczną.

• W razie pożaru należy jak najszybciej wydostać się z samochodu. Nie wolno używać gaśnicy, która nie jest przeznaczona do urządzeń elektrycznych pod napięciem. Niebezpieczne może być również użycie nawet niewielkiej ilości wody.
• Jeżeli samochód wymaga holowania, przednie koła muszą być uniesione.

  Jeżeli podczas holowania koła połączone z silnikiem elektrycznym (trakcyjnym) pozostają na podłożu, silnik może nadal wytwarzać napięcie elektryczne. Może to spowodować przebicia elektryczne, grożące pożarem.

• Dokładnie sprawdzić podłoże pod samochodem. Ślady wycieków mogą świadczyć o uszkodzeniu układu paliwowego. Wtakim przypadku należy natychmiast opuścić samochód.

Akumulator trakcyjny

Akumulatora tego w żadnym wypadku nie należy odsprzedawać, przekazywać do dalszej eksploatacji ani poddawać przeróbkom. Ze względów bezpieczeństwa wymontowane ze złomowanych pojazdów akumulatory trakcyjne przyjmowane są przez autoryzowane stacje obsługi Lexusa lub inne specjalistyczne warsztaty. Nie należy na własną rękę pozbywać się akumulatora trakcyjnego.

Nieprawidłowe postępowanie z takim akumulatorem stwarza ryzyko zaistnienia następujących sytuacji, grożących śmiercią lub poważnymi obrażeniami ciała:

• Akumulator trakcyjny może zostać nieprzepisowo złomowany lub porzucony, grożąc porażeniem elektrycznym w razie przypadkowego dotkni ęcia części znajdującej się pod wysokim napięciem.
• Akumulator trakcyjny przeznaczony jest do użytku wyłącznie w danym samochodzie. Wykorzystywanie go poza samochodem lub poddawanie jakimkolwiek przeróbkom grozi na przykład porażeniem elektrycznym, wytworzeniem wysokiej temperatury, emisją dymu, eksplozją lub wyciekiem elektrolitu.

Szczególnie wysokie ryzyko nieszczęśliwego wypadku dotyczy osoby, której samochód ten zostanie odsprzedany lub przekazany, ponieważ mo- że ona nie być świadoma tych zagrożeń.

• Pozostawienie akumulatora trakcyjnego w złomowanym samochodzie stwarza potencjalne ryzyko porażenia elektrycznego w razie dotknięcia elementów instalacji wysokiego napięcia, przewodów lub złączy elektrycznych.

  Zużyte akumulatory trakcyjne powinny zostać przekazane autoryzowanej stacji obsługi Lexusa lub innemu specjalistycznemu warsztatowi.

  W razie nieprzestrzegania odpowiedniej procedury złomowania akumulatory te mogą stanowić śmiertelne zagrożenie.

Otwór wentylacyjny komory akumulatora trakcyjnego

• Nie kłaść żadnych przedmiotów w pobliżu otworu wentylacyjnego. Grozi to przegrzaniem i uszkodzeniem akumulatora trakcyjnego.
• Otwór wentylacyjny należy regularnie czyścić, aby uniknąć ryzyka przegrzewania akumulatora trakcyjnego.
• Nie dopuszczać do zamoczenia lub dostania się ciał obcych do otworu wentylacyjnego.

  Grozi to zwarciem i uszkodzeniem akumulatora trakcyjnego.

• Nie należy przewozić samochodem dużych ilości wody, np. zasobników wody do urządzeń chłodzących. Gdy w razie rozlania woda dostanie się do akumulatora trakcyjnego, może spowodować jego uszkodzenie. W takiej sytuacji należy zlecić autoryzowanej stacji obsługi Lexusa lub innemu specjalistycznemu warsztatowi sprawdzenie samochodu.
