Lexus CT200h: Środki ostrożności dotyczące hybrydowego układu napędowego

Lexus CT200h –> Dla bezpieczeństwa i ochrony –> Napęd hybrydowy –> Środki ostrożności dotyczące hybrydowego układu napędowego

Podczas obsługi układu hybrydowego należy zachować odpowiednie środki ostrożności, ponieważ napięcie elektryczne w hybrydowym układzie napędowym sięga 650 V, zaś jego elementy mogą silnie rozgrzewać się podczas pracy. Należy przestrzegać zaleceń podanych na naklejkach ostrzegawczych.

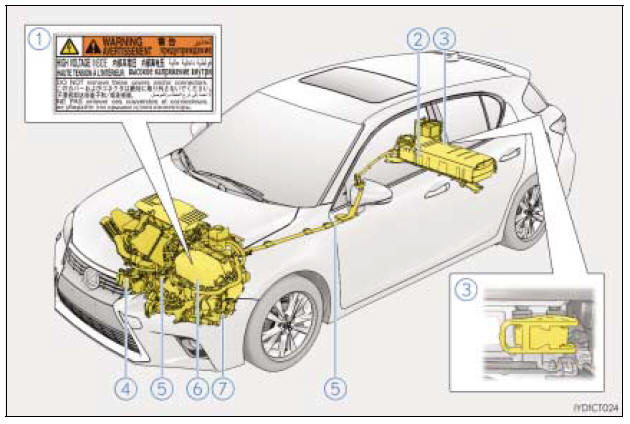

Środki ostrożności dotyczące hybrydowego układu napędowego


Jest to tylko przykładowa ilustracja, która może się nieznacznie różnić od stanu faktycznego.

  1. Etykieta ostrzegawcza
  2. Akumulator trakcyjny
  3. Złącze serwisowe
  4. Sprężarka układu klimatyzacji
  5. Przewody wysokiego napięcia (pomarańczowe)
  6. Sterownik mocy
  7. Silnik elektryczny (trakcyjny)

Właściwości napędu hybrydowego

Samochód ten ma napęd hybrydowy, który powoduje, że swoimi własnościami różni się on od tradycyjnych pojazdów. Należ ...

Otwór wentylacyjny komory akumulatora trakcyjnego

Otwór wentylacyjny w dolnej części lewego tylnego fotela służy do chłodzenia akumulatora trakcyjnego. Przesłonięcie go może dopr ...
